TSH シリーズ
6.0×4.3 / 5.0 長方形タクトスイッチ
- リフローはんだ付け可能
- シャープな「クリック」感で抜群のスイッチ感触
- 24mm幅のエンボステーピング付きパッケージ
アプリケーション
- オーディオ機器、事務機器、通信機器、計測機器、テレビ、ビデオデッキなど、あらゆる電子機器の操作スイッチ
HOW TO ORDER
規格
| 項目 | 仕様 | |
|---|---|---|
| 動作温度範囲 | -20 to +70°C | |
| 電気性能 | 定格値 | 50mA 12V DC |
| 絶縁抵抗 | 100MΩ Min. 100V DC | |
| 絶縁電圧 | 250V AC for 1 min (50Hz or 60Hz) | |
| 接触抵抗 | 100 mΩ Max. | |
| 耐久性能 | 動作寿命 | 30,000 回 |
| 機械性能 | 動作力 | 2: 160±50gf ; 3: 260±70gf |
| 移動量 | 0.25 + 0.2 / -0.1 mm | |
図示

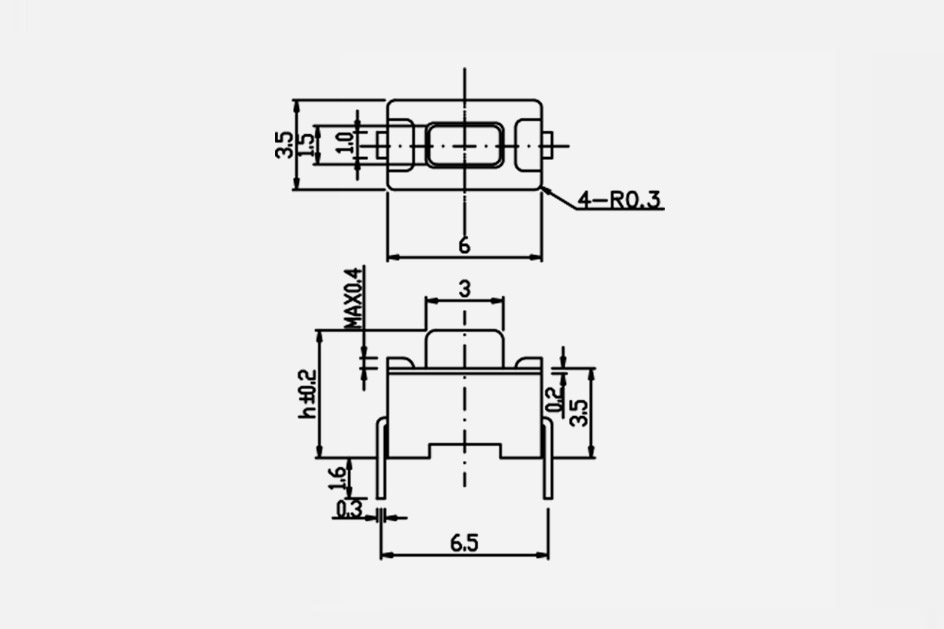

| 外形図 | 回路図& プリント基板ランド寸法図 |
|---|---|
 |
 |
| 外形図 | 回路図& プリント基板ランド寸法図 |
|---|---|
 |
 |
| 外形図 | 回路図& プリント基板ランド寸法図 |
|---|---|
 |
 |
| 外形図 | 回路図& プリント基板ランド寸法図 |
|---|---|
 |
 |
